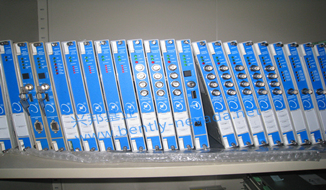

本特利3500框架

更新时间：2021-03-16 13:53:59点击次数：2566次
本特利3500框架有两种尺寸： 1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽 2 迷你型框架——12英寸框架，有7个可用模块插槽
相关介绍
本特利3500框架有两种尺寸：
  • 1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽
  • 2 迷你型框架——12英寸框架，有7个可用模块插槽
本特利3500框架有三种订货形式：
  • 1 面板安装——将3500框架安装于面板上的矩形开孔中，使用随框架提供的夹钳紧固。从框架的背面连线以及访问I/O模块。
  • 2 框架安装——将3500框架安装于19英寸EIA导轨中。从框架的背面连线以及访问I/O模块。
  • 3 壁板安装——将3500框架安装于墙壁或无法从背面连接的面板中。从框架的前面连线以及访问I/O模块。3500/05迷你型框架没有该选项。
电源和框架接口模块必须安装于最左边的两个插槽中。其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。
本特利3500/05框架订货信息概述:

3500/05-AXX-BXX-CXX-DXX-EXX
  • A 框架尺寸： 0 1 19英寸框架（14个模块插槽）
  • 0 2 12英寸迷你型框架（7个模块插槽）
  • B 安装选项： 0 1 面板安装选项，全尺寸框架
  • 0 2 框架安装选项，全尺寸框架（安装于19英寸EIA框架中）
  • 0 3 壁板安装选项（迷你型框架无此选项）
  • 0 4 面板安装选项，迷你型框架
  • 0 5 框架安装选项，迷你型框架

部件号说明：
  • 半高模块适配器订购以下产品
  • 125388-01 半高模块内部底座（1个）
  • 125565-01 半高模块卡指南（1个）
  • 04300111 半高模块内部底座螺钉（3个）
电源空白外壳
  • 131150-01 电源空白前面板（1个）
  • 128085-01 电源输入接头外壳（1个）
  • 04310251 电源输入外壳螺钉（2个）
全高空白监测器
  • 外壳组件
  • 在 130768-01选项中订购，包括
  • 130944-01 全高监测器空白前面板（1个）
  • 128031-01 I/O模块外壳（1个）
  • 04310251 I/O模块外壳螺钉（2个）
半高空白监测器
  • 外壳组件
  • 订购以下产品
  • 131151-01 半高空白前面板外壳（1个）
其它组件
  • 00517016 TMR/SIM跳线（安装于3500背板上）
  • 144863-01 适配器面板，迷你型框架，19英寸
  • 129766-01 框架安装和维护手册
型号参考：
  • 3500/05 Rack 129766-01
  • 3500/15 Power Supply 129767-01
  • 3500/20 Rack Interface Module 129768-01
  • 3500/22M Transient Data Interface 161580-01
  • 3500/25 Keyphasor? Module 129770-01
  • 3500/32 4-Channel Relay Module 129771-01
  • 3500/33 16-Channel Relay Module 162291-01
  • 3500/40M Proximitor? Monitor 143488-01
  • 3500/42M Prox/Seismic Monitor 143489-01
  • 3500/44M Aeroderivative Monitor 143490-01
  • 3500/45 Position Monitor 135545-01
  • 3500/50 Tachometer Module 134938-01
  • 3500/53 Overspeed Protection System 134939-01
  • 3500/60 and 3500/61 Temperature Monitors 134542-01
  • 3500/92 Communication Gateway 138629-01
  • 3500/93 System Display 137412-01
  • 3500/94 VGA Display 148636-01
